Ei! Como fornecedor de LEDs SMD 2020, estou muito feliz em compartilhar com vocês como instalar essas pequenas potências. Os LEDs SMD 2020 são incríveis - são pequenos, economizam energia e podem adicionar um ótimo toque de iluminação a todos os tipos de projetos. Quer você goste de eletrônicos DIY ou seja um profissional da indústria de iluminação, este guia o orientará passo a passo no processo de instalação.
O que você precisa
Primeiro, vamos falar sobre as ferramentas e materiais de que você precisará. Você precisará de um ferro de solda. Certifique-se de que seja de boa qualidade e com temperatura ajustável. Você não quer que esteja muito quente ou muito frio, pois isso pode atrapalhar o trabalho de soldagem. Além disso, pegue um fio de solda. Quanto mais fino, melhor para esses minúsculos LEDs SMD 2020. Você também precisará de uma pinça de ponta fina para manusear os LEDs sem deixá-los cair. E não se esqueça de um suporte de solda para manter seu ferro seguro quando não estiver em uso.
Preparando o espaço de trabalho
Antes de começar, é importante configurar um espaço de trabalho limpo e bem iluminado. Você quer ser capaz de ver claramente o que está fazendo. Organize todas as suas ferramentas e materiais de forma organizada para que você possa encontrar facilmente o que precisa. Gosto de usar um tapete antiestático para evitar que qualquer eletricidade estática atinja os LEDs. A estática pode danificar esses componentes sensíveis, por isso é melhor prevenir do que remediar.
Compreendendo o LED SMD 2020
O LED SMD 2020 possui uma estrutura específica. É um dispositivo de montagem em superfície, o que significa que foi projetado para ser montado diretamente na superfície de uma placa de circuito impresso (PCB). Possui dois ou mais pinos, dependendo se é um LED monocromático ou multicolorido. Os pinos são onde você soldará para conectá-lo ao PCB.
Passo 1: Limpando o PCB
A primeira etapa no processo de instalação é limpar o PCB. Use um limpador de PCB ou álcool isopropílico e um pano sem fiapos para limpar qualquer poeira, sujeira ou oxidação nas almofadas onde você soldará o LED. As almofadas limpas garantem uma boa conexão elétrica e uma junta de solda forte.
Etapa 2: aplicação de fluxo
Assim que o PCB estiver limpo, aplique uma pequena quantidade de fluxo nas almofadas. O fluxo ajuda a solda a fluir melhor e evita a oxidação durante o processo de soldagem. Você pode usar uma caneta fluxante ou um pincel pequeno para aplicá-lo. Só um pouquinho é o suficiente.
Passo 3: Colocando o LED
Agora vem a parte complicada - colocar o LED nos pads. Use sua pinça de ponta fina para pegar o LED SMD 2020 e posicioná-lo cuidadosamente nas almofadas. Certifique-se de que os pinos do LED estejam alinhados exatamente com os blocos da placa de circuito impresso. É uma boa ideia verificar novamente a orientação do LED, especialmente se for multicolorido.
Etapa 4: soldar o primeiro pino
Aqueça o ferro de soldar até a temperatura apropriada (geralmente entre 350 e 370 graus Celsius). Quando estiver quente, toque a ponta do ferro em um dos pinos do LED e no bloco correspondente da placa de circuito impresso. Depois de um ou dois segundos, coloque uma pequena quantidade de solda na junta. Você verá a solda derreter e fluir ao redor do pino e da almofada. Certifique-se de que a junta esteja lisa e brilhante.
Etapa 5: verificar o alinhamento
Depois de soldar o primeiro pino, reserve um momento para verificar se o LED ainda está devidamente alinhado. Se estiver descentralizado, você pode usar o ferro de solda para reaquecer a junta e empurrar suavemente o LED para a posição correta com a pinça.
Etapa 6: soldar os pinos restantes
Assim que o primeiro pino estiver soldado com segurança e o LED alinhado, passe para os pinos restantes. Repita o processo de soldagem para cada pino, certificando-se de dar a cada junta tempo suficiente para esfriar antes de passar para a próxima.
Passo 7: Limpando as Juntas de Solda
Depois que todos os pinos estiverem soldados, use um pavio de solda ou uma bomba de dessoldagem para remover o excesso de solda. Em seguida, limpe as juntas de solda com álcool isopropílico para remover qualquer resíduo de fluxo. Isso ajuda a prevenir a corrosão e garante uma conexão duradoura.
Etapa 8: Testando o LED
Depois de feita a soldagem e as juntas limpas, é hora de testar o LED. Conecte o PCB a uma fonte de alimentação e veja se o LED acende. Caso contrário, verifique se há juntas de solda fria ou pinos desalinhados. Pode ser necessário reaquecer e soldar novamente as juntas, se necessário.
Outros produtos relacionados

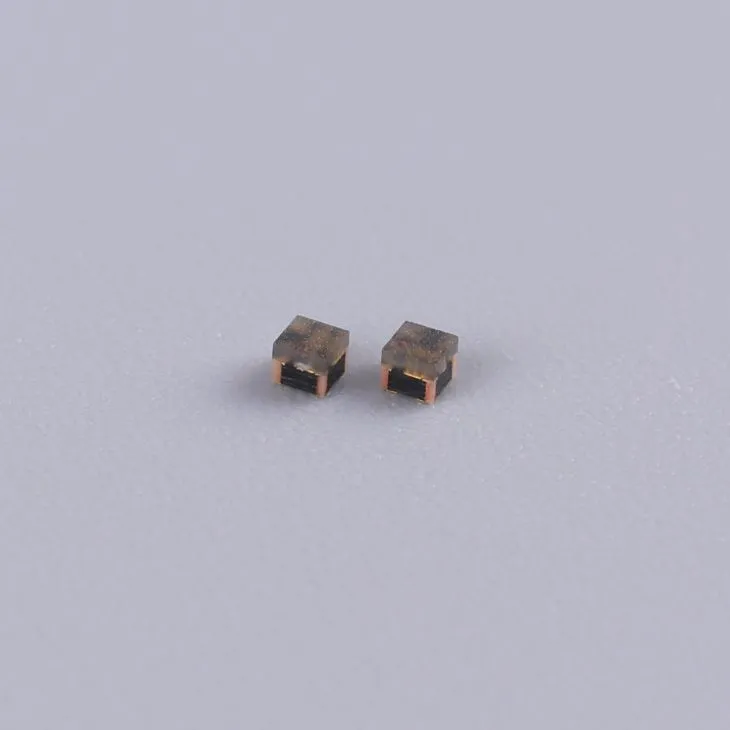

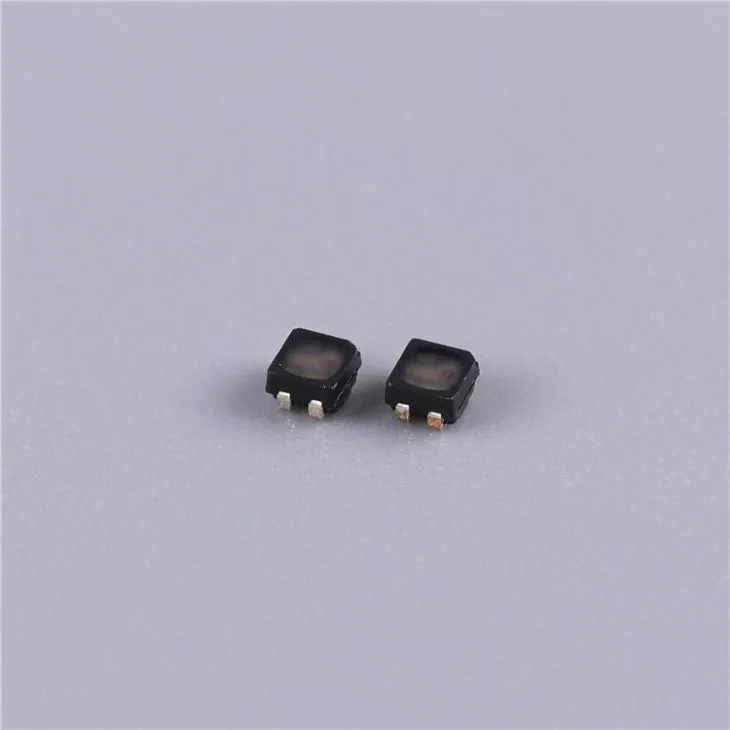

Se você estiver interessado em explorar outros tipos de LEDs, também oferecemos ótimas alternativas. Confira nossoLED tricolor 1010 RGB, que é perfeito para criar efeitos de iluminação dinâmicos. O1515 Rgb Ledé outra opção com um tamanho um pouco maior, mas ainda assim impressiona em termos de brilho. E para quem procura um formato diferente, oLED tricolor SMD 3535é uma ótima escolha.
Conclusão e apelo à ação
Instalar LEDs SMD 2020 pode parecer um pouco assustador no início, mas com as ferramentas certas, um pouco de paciência e seguindo estas etapas, você poderá fazer isso como um profissional. Esteja você trabalhando em um pequeno projeto DIY ou em uma instalação de iluminação em grande escala, nossos LEDs SMD 2020 são uma ótima escolha.
Se você estiver interessado em adquirir LEDs SMD 2020 ou qualquer um de nossos outros produtos, sinta-se à vontade para entrar em contato conosco para obter mais informações e discutir suas necessidades específicas. Estamos sempre felizes em ajudá-lo a encontrar as melhores soluções de iluminação para seus projetos.
Referências
- "Manual de tecnologia de montagem em superfície" do IPC
- Vários recursos online sobre soldagem eletrônica e instalação de LED.
